产品应用于各种继电器、接触器、温控器、定时器、电源开关等。
产品：AgNi/Cu、AgSnO2/Cu、AgSnO2InO3/Cu、AgCdO/Cu、AgZnO/Cu、Ag/Cu
等整体型、二复合型、三复合型铆钉。
Mainly used in all kinds of relay, contactor,thermostat,timer,Power switch.
and so on,Rivet products include integral type,double-composite type.
and triple- composite type: AgNi/Cu、AgSnO2/Cu、AgSnO2InO3/Cu、AgCdO/Cu、
AgZnO/Cu、Ag/Cu.etc.
应用场合 Application

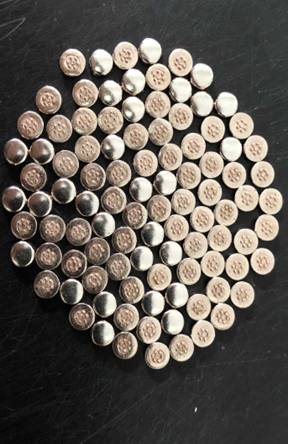

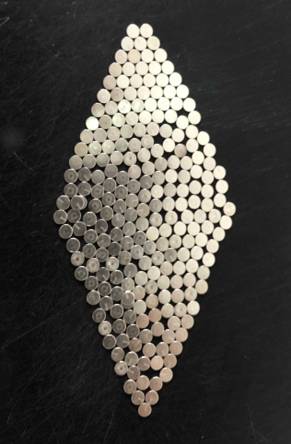

纽图示 Standard shapes
  点
金相图片 产品结构
标准尺寸 Standard dimensions
|
直径
Diameter
( D ) |
厚度
Thickness
( T ) |
复层厚度
Complex Thickness
( S ) |
凸点高度
Bump height
（ L ） |
球面半径Spherical Radius
（ SR ） |
脱模角
Angle
θ（º） |
|
φ1.00 |
0.2-1.0 |
|
0.03-0.1 |
|
2 |
|
φ1.20 |
0.2-1.0 |
|
0.03-0.1 |
|
2 |
|
φ1.50 |
0.2-1.5 |
|
0.03-0.1 |
|
2 |
|
φ1.65 |
0.2-1.5 |
|
0.03-0.1 |
|
2 |
|
φ1.80 |
0.2-1.5 |
|
0.03-0.1 |
|
2 |
|
φ2.00 |
0.2-1.5 |
|
0.03-0.1 |
|
2 |
|
φ2.35 |
0.2-1.5 |
|
0.03-0.1 |
|
2 |
|
φ2.50 |
0.2-2.0 |
|
0.03-0.1 |
|
2 |
|
φ3.00 |
0.2-2.0 |
|
0.03-0.1 |
|
2 |
|
φ3.50 |
0.2-2.0 |
|
0.03-0.1 |
|
2 |
|
φ4.00 |
0.2-2.0 |
|
0.03-0.1 |
|
2 |
公差Tolerances
|
直径
Diameter
( D ) |
厚度
Thickness
( T ) |
复层厚度
Complex Thickness
( S ) |
凸点高度
Bump height
（ L ） |
球面半径Spherical Radius
（ SR ） |
脱模角
Angle
θ（º |
|
±0.05 |
±0.05 |
±0.02 |
±0.02 |
±0.5 |
±1 |
|
